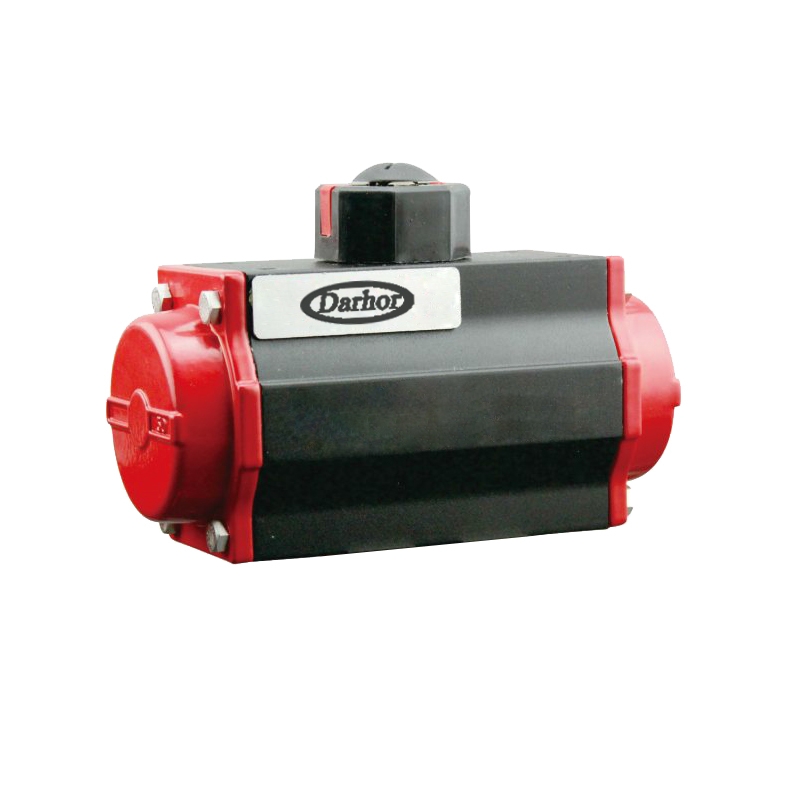

Pneumatic Actuators - DHAT

1、Actuator Body

According to the different requirements, the extruded aluminum

alloy ASTM6005 Body can be treated with hard anod-ized powder

polyester painted (different colours is available such as blue,

orange, yellow etc.), PTFE or Nickel plated.

The pinion is high-precision and integrative, made from nickelled-alloy

steel, full conform to the lastest standards,standards of ISO5211,

DIN3337, NAMUR.The dimensions can be customized and the

stainless steel is available

2、Pinion

The twin rack pistons are made from Die-casting aluminum treated

with Hard anodized or made from Cast steel with galvanization.

Symmetric mounting position,long cycle life and fast operation,

reversing rotation by simply inverting the pistons.

3、Pistons

4、End caps

5、Travel adjustment

6、O-rings

7、Bearings & Guides

8、High performance springs

9、Connection

Die-casting aluminum powder polyester painted in different colours ,

PTFE or Nickel plated.

The two independent external travel stop adjustment bolts can adjust

±5°at both open and close directions easily and precisely.

NBR rubber O-rings provide trouble-free operation at

standard temperature ranges.For high and low

temperature applications Viton or Silicone.

Made from low friction,long-life compound material,to

avoid the direct contact between metals. The maintenance

and replacement are easy and convenient.

Preloaded coating springs are made from the high quality

material for resistant to corrosion and longer service life,

which can be demounted safely and conveniently to satisfy

different requirements of torque by changing quantity of springs.

Air connection ,position indicator with NAMUR are

convenient for mounting accessories such as solenoid

valve,limit switch box,positioner.
