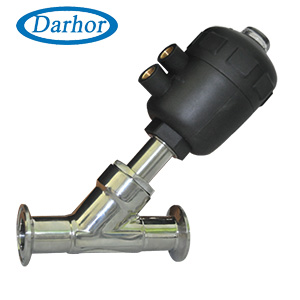

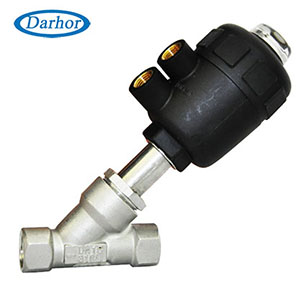

Angle Seat Valve DH2000 series

Specification



Design character

High flow rate due to the angle seat configuration.

♦ Anti-water hammer feature with the fluid entry below the seat.

♦ Stainless steel body and corrosion resistant actuator.

♦ The pneumatic actuator can be rotated through 360 degrees.

♦ Optical position indicator.

♦ Internal seals are self adjusting for long life,no need maintenance

♦ Easily convertible from N.C. to N.O. or double acting.

♦ Universal mounting - any mounting orientation is acceptable



Orifice: DN10-DN65

Thread: G3/8”~G2 1/2”

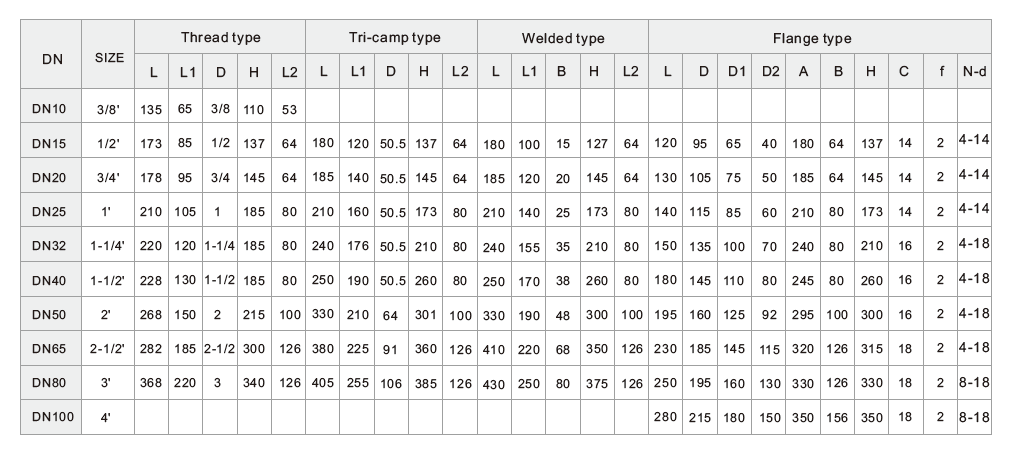

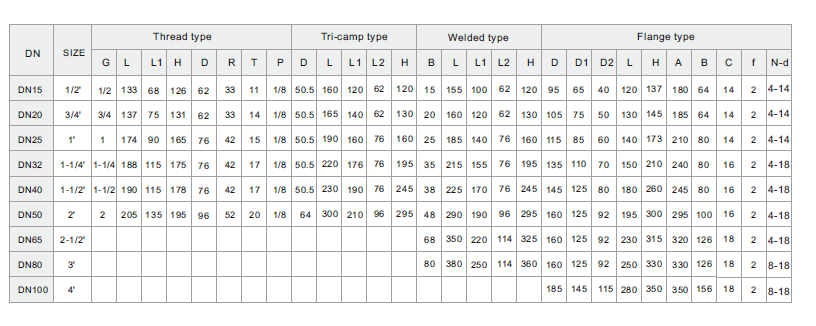

Port connection: Threaded/Weld/ANSI flange/Tri-clamp

Body material: Stainless steel

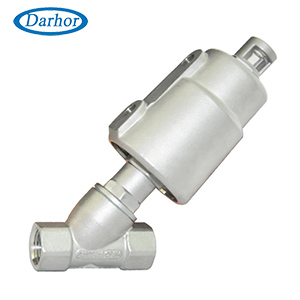

Actuator material: Plastic or stainless steel

Valve core seal: PTFE

Valve stem seal: PTFE,Viton

Applicable medium: water,liquid,neutral gas,oil,steam,weak acid or weak alkali Solution

Medium temperature: -10℃~180℃

Environment temperature: -10℃~60℃

Viscidity: Max.600mm2/s

Installation:any position

Controlling medium: air or neutral gas

Controlling pressure range: 0.3-1Mpa

Liquid working pressure: 0-1.6Mpa
